Cord Patch Ffibr Optig Arfog Deuplex SC-SC Dan Do sy'n Gwrthsefyll Cnofilod
Disgrifiad Cynnyrch
•Mae'r llinyn Clwt Ffibr Optegol a'r Pigtail yn gydrannau hynod ddibynadwy sy'n cynnwys colled mewnosod a cholled dychwelyd isel.
•Maent yn dod gyda'ch dewis o gyfluniad cebl syml neu ddeuol ac wedi'u gwneud i gydymffurfio â Safon RoHS, IEC, Telcordia GR-326-CORE.
•Mae llinyn clytiau ffibr optig yn gebl ffibr optig sydd wedi'i gapio ar y naill ben a'r llall gyda chysylltwyr sy'n caniatáu iddo gael ei gysylltu'n gyflym ac yn gyfleus â CATV, switsh optegol neu offer telathrebu arall. Defnyddir ei haen drwchus o amddiffyniad i gysylltu'r trosglwyddydd optegol, y derbynnydd, a'r blwch terfynell.
•Mae'r llinyn clytiau ffibr optig hwn wedi'i arfogi ar gyfer cryfder a gwydnwch mwyaf heb aberthu hyblygrwydd na maint.
•Mae'r llinyn clytiau ffibr optig arfog yn gallu gwrthsefyll malu a chnofilod heb fod yn swmpus, yn drwm nac yn flêr. Mae hyn yn golygu y gellir ei ddefnyddio mewn ardaloedd peryglus lle mae angen cebl mwy garw.
•Gwneir ceblau clytiau ffibr optig arfog gyda diamedr allanol tebyg i geblau clytiau safonol, gan eu gwneud yn arbed lle ac yn gryf.

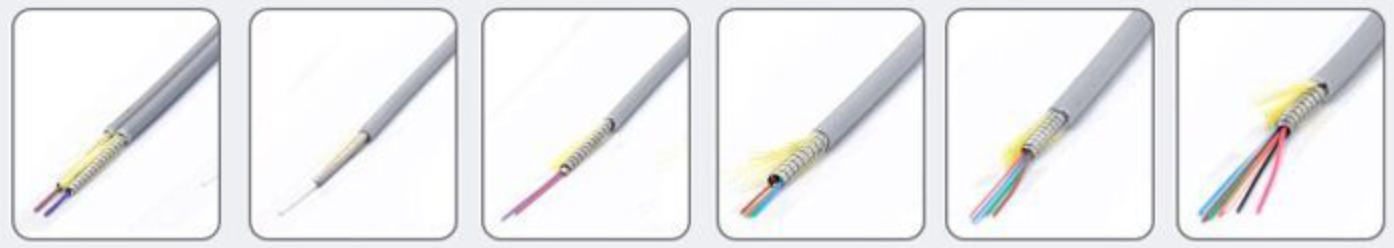

•Mae'r llinyn clytiau ffibr optig arfog yn defnyddio tiwb dur di-staen hyblyg y tu mewn i'r siaced allanol fel yr arfwisg i amddiffyn y gwydr ffibr y tu mewn. Mae'n cadw holl nodweddion llinyn clytiau safonol, ond mae'n llawer cryfach. Ni fydd yn cael ei ddifrodi hyd yn oed os bydd oedolyn yn camu arno ac maen nhw'n gallu gwrthsefyll cnofilod.
Cebl Arfog Modd Sengl:
Lliw'r clawr: glas, melyn, du
Cebl Arfog Amlfodd:
Lliw'r clawr: oren, llwyd, du
Cebl arfog aml-fodd OM3/OM4:
Lliw'r clawr: dyfroedd glas, fioled, du
Ynglŷn â llinyn clytiau ffibr optig fanout/pigtail:
•Mae ffan-allan ffibr optig wedi'u cynllunio ar gyfer paneli clytiau neu ddwythellau cebl lle mae angen arbed lle.
•Mae ar gael mewn ffibrau 4, 6, 8 a 12 a mwy.
•Gall y rhan ffan allan fod yn 900um, 2mm, 3mm.
•Gellir ei ddefnyddio i derfynu ceblau rhuban y tu allan i blanhigion neu risers a rhwng hambyrddau o fewn raciau lle mae eu dyluniad cryno yn lleihau dwysedd cebl a gofynion storio.
•Gellir archebu cynulliadau ffan-allan fel cynulliadau (wedi'u terfynu ar y ddau ben) neu fel pigtails (wedi'u terfynu ar un pen yn unig). Mae gan y paneli clytiau naill ai asio arae (rhwng ceblau allanol y ffatri a pigtails rhuban noeth) neu ryng-gysylltiadau arae (fan-allan MPO/MTP).
•Ar gyfer ceblau sy'n rhedeg o baneli clytiau i offer neu baneli clytiau i baneli clytiau, gall y cordiau ffan-allan gyda cheblau rhuban neu geblau dosbarthu arbed lle ar gyfer dwythellau cebl. Mae ceblau dosbarthu yn fwy cadarn na cheblau rhuban.
•Mae cordiau clytiau a phigtails ar gael mewn mathau SC, FC, ST, LC, MU, MT-RJ, E2000 ac ati.
Nodweddion Allweddol:
+ Colled mewnosod isel
+ Colled dychwelyd isel
+ Amrywiaeth o fathau o gysylltwyr ar gael
+ Gosod hawdd
+ Sefydlog yn amgylcheddol
Ceisiadau:
- Telathrebu Ffibr Optig
- LAN (Rhwydwaith Ardal Leol)
- FTTH (Ffibr i'r Cartref)
- CATV a CCTV
- Systemau trosglwyddo cyflymder uchel
- Synhwyro ffibr optig
- Canolfan ddata
- Panel clytiau ffibr optig
Data Technegol
| Amgylchedd: | Canolfan Ddata Dan Do |
| Cyfrif Ffibr: | 1-144fo |
| Categori Ffibr: | Modd senglAmlfodd |
| Diamedr byffer tynn: | 600wm900wm |
| Math o Siaced | PVCLSZH |
| Diamedr Craidd/Cladin Ffibr: | 8.6~9.5um/124.8±0.7 |
| Tonfeddi/Gwanhad Uchaf: | 1310 ≤0.4 dB/km,1550 ≤0.3 dB/km |
| Radiws Plygu Dynamig Isafswm: | 20D |
| Radiws Plygu Statig Isafswm: | 10D |
| Tymheredd Storio: | -20°C i 70°C |
| Tymheredd Gosod: | -10°C i 60°C |
| Tymheredd Gweithredu: | -20°C i 70°C |
| Cryfder Tynnol Dynamig Uchaf: | 500 N |
| Cryfder Tynnol Statig Uchaf: | 100 N |
| Uchafswm Gwrthiant Malu Dynamig: | 3000 |
| Uchafswm Gwrthiant Malu Statig: | 500 N |
Manylebau
| Math | Safonol, Meistr |
| Arddull | LC, SC, ST, FC, MU, DIN, D4, MPO, MTP, SC/APC, FC/APC, LC/APC, MU/APC, SMA905, FDDI, ...Deublyg MTRJ/Benyw, MTRJ/Gwryw |
| Math o Ffibr | Modd senglG652 (pob math) G657 (pob math) G655 (pob math) OM1 62.5/125 OM2 50/125 OM3 50/125 10G OM4 50/125 OM5 50/125 |
| Craidd Ffibr | Simplex (1 ffibr)Deublyg (2 diwb 2 ffibr) 2 graidd (1 tiwb 2 ffibr) 4 craidd (1 tiwb 4 ffibr) 8 craidd (1 tiwb 8 ffibr) 12 craidd (1 tiwb 12 ffibr) Wedi'i addasu |
| Math arfog | Tiwb dur di-staen hyblyg |
| Deunydd gwain cebl | PVCLSZH TPU |
| Dull Caboli | UPCAPC |
| Colli Mewnosodiad | ≤ 0.30dB |
| Colli Dychweliad | UPC ≥ 50dB APC ≥ 55dBAmlfodd ≥ 30dB |
| Ailadroddadwyedd | ±0.1dB |
